大倾角皮带输送机

大倾角皮带输送机介绍

DJ型大倾角皮带输送机具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，因而是大倾角(或垂直)输送的理想香蕉色色视频。

大倾角皮带输送机视频-煤炭输送

大倾角皮带输送机广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。通过多年的不懈努力，提升高度(高已达203m)、大输送能力(大已达6000t／h)，在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，并在国内首创用于钢厂的高炉上料产生了良好的经济效益。

DJ型大倾角皮带输送机的性能特点：

1.大倾角皮带机的输送倾角大，大可达90°，是大倾角输送和垂直提升的理想香蕉色色视频。因此可以节约占地面积，节省香蕉色色视频投资和土建费用，取得良好的综合经济效益。

例如，某用户欲将煤炭提升到20m高的料仓顶，如采用挡边机以45°倾角输送，则机长仅需28.3m(水平机长20m)；而如果采用垂直输送的挡边机，那么，水平机长可以控制在6m以内。

2.结构简单。

如前所述，各主要部件均可与通用带式输送机通用，给使用、维修带来方便。

3.运行可靠。

没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。它的可靠度几乎与通常带式输送机相等，运行平稳、噪声小。

4.由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦阻力，因此能耗小。

例如，在鲁南化肥厂使用的两台提升高度各为19.28m、输送能力各为25t／h的输送碎煤的垂直挡边机，其每台的装机功率仅4kW，而被它们所取代的四台原有埋刮板输送机的总装机功率为44kW。

5.垂直挡边机还可以在机头和机尾设置任意长度的水平输送段，便于和其他香蕉色色视频衔接。

大倾角皮带输送机参数

带宽B（mm）		300		400		500		650		800
挡边高（mm）		40	60	60	80	80	120	120	160	120	160		200	240
部分输送倾角输送量Q3/h	30°	15	14	20	34	46	71	104	120	128	157		195	235
	45°	11	10	14	26	35	57	83	97	102	127		157	195
	60°	8	7	10	18	25	40	58	69	72	90		112	142
	90°	4	4	5	10	13	21	31	37	38	48		60	76
外型尺寸	头轮中心高H2/h（MM）	350-100				1100-2000		1300-2000		1300-2000
	尾轮中心高H2/h（MM）	335		330-490		600		600		600-800
	中间段带面高H2/h（MM）	450		500-700		760-800		800-850		800-1115
	中间段地脚宽B2/h（MM）	480		580		870		1020		1220
带宽B（mm）		1000				1200				1400
挡边高（mm）		120	160	200	240	160	200	240	300	160	200	240	300	400
部分输送倾角输送量Q3/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
外型尺寸	头轮中心高H2/h（MM）	1400-2000						1600-2000
	尾轮中心高H2/h（MM）	600-800				800-1000				800-1200
	中间段带面高H2/h（MM）	800-1200				1050-1500				1050-1700
	中间段地脚宽B2/h（MM）	1440				1690				1890

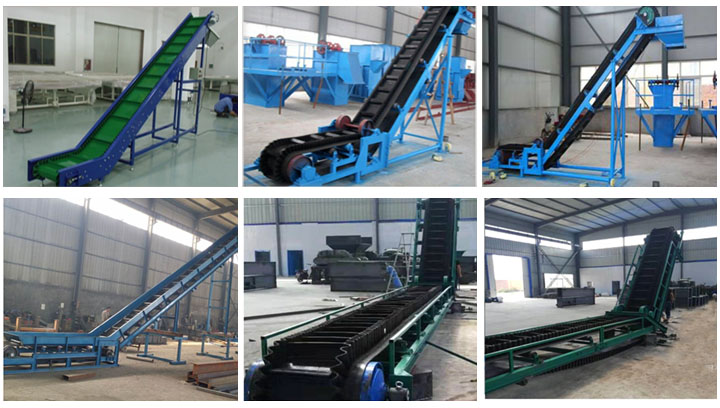

产品图片展示

大倾角皮带输送机安装图

大倾角皮带输送机安装规范

（一）、安装

1、 安装前应首先熟悉输送机图纸，根据验收规则验收组成整机的各部件。

2、 熟悉执行《机械香蕉色色视频安装工程施工及验收规范》有关安装技术要求。

3、安装顺序：

一般是：划中心线—安装机架（头架-尾架-支腿-中间架），安下托辊—安装波状挡边带—安装电动滚筒—安装改向滚筒—安装压带轮—安装上托辊组—安装拉紧装置—安装漏斗、护罩、导料槽等。

4、安装注意事项：

（1）全部滚筒、托辊安装后均应转动灵活不应有卡滞现象。

（2）输送机机架中心线应与输送机纵向中心线重合，允许≤3mm的偏差，并应保证在任意25m长度内的直线度为5mm。

(3) 滚筒轴线与水平面的平行度为滚筒轴线的长度的1/1000。

(4) 滚筒轴线对输送机机架中心线的垂直度为滚筒轴线长度的2/1000滚筒、托辊中心线对输送机机架中心线的对称度为3.0mm。

5、清扫器安装后，其刮板与输送带在滚筒轴线上的接触长度不得小于85%。
